一、设备说明
设备可用于铜、铝型材、铝门窗、散热片、木材、水管、音响面板等锯切。
本机采用油压方式驱动锯片，气缸夹紧材料，伺服电机送料，设备具有切口光滑，平整、送料精度高、操作方便快捷，维修简便等优点，国内外铜、铝锯切最佳选择。
二、产品特点
1、具有无料自动停机，锯片保护功能；
2、具有光柱导杆自动送料，自动夹紧，自动锯切的功能；
3、采用触摸屏结构，界面更人性化；
4、精心设计送料系统，不伤工件表面送料精度高；
5、锯屑集中处理方便干净；
6、微量喷油系统，提高锯片寿命；
7、可加装内带收集铝、铜的工业吸尘器，保证工作环境的整洁；
三、技术参数
序号 | 名称 | 单位 | 内容 | 备注 |
1 | 夹紧方式 |
| 气缸夹紧 |
|
4 | 锯片能力 | mm | 300*120 |
|
5 | 锯切能力 | mm | 90棒材 |
|
6 | 锯切电机 | KW | 4 |
|
7 | 送料长度 | mm/次 | 10-400 |
|
8 | 送料精度 | mm | ±0.1 |
|
9 | 转速 | min | 3200 |
|
| 切削液及排屑 |
| 自动喷淋切削液体 |
|
| 触摸屏 | 寸 | 7 |
|
| 使用锯片 | mm | 300-405 |
|
| 机械尺寸 | mm | 1700*1100*1500 |
|
| 机械重量 | kg | 500 |
|
| 机场空置系统 |
| 合理、方便的控制系统 |
|
四、配制表
序号 | 名 称 | 供 应 商 |
1 | 电机 | 上海兴壹 |
2 | 伺服电机 | 台达 |
3 | PLC | 禾川 |
4 | 触摸屏 | 显控 |
5 | 丝杆 | 台湾TBI |
6 | 轴承 | 日本TLI |

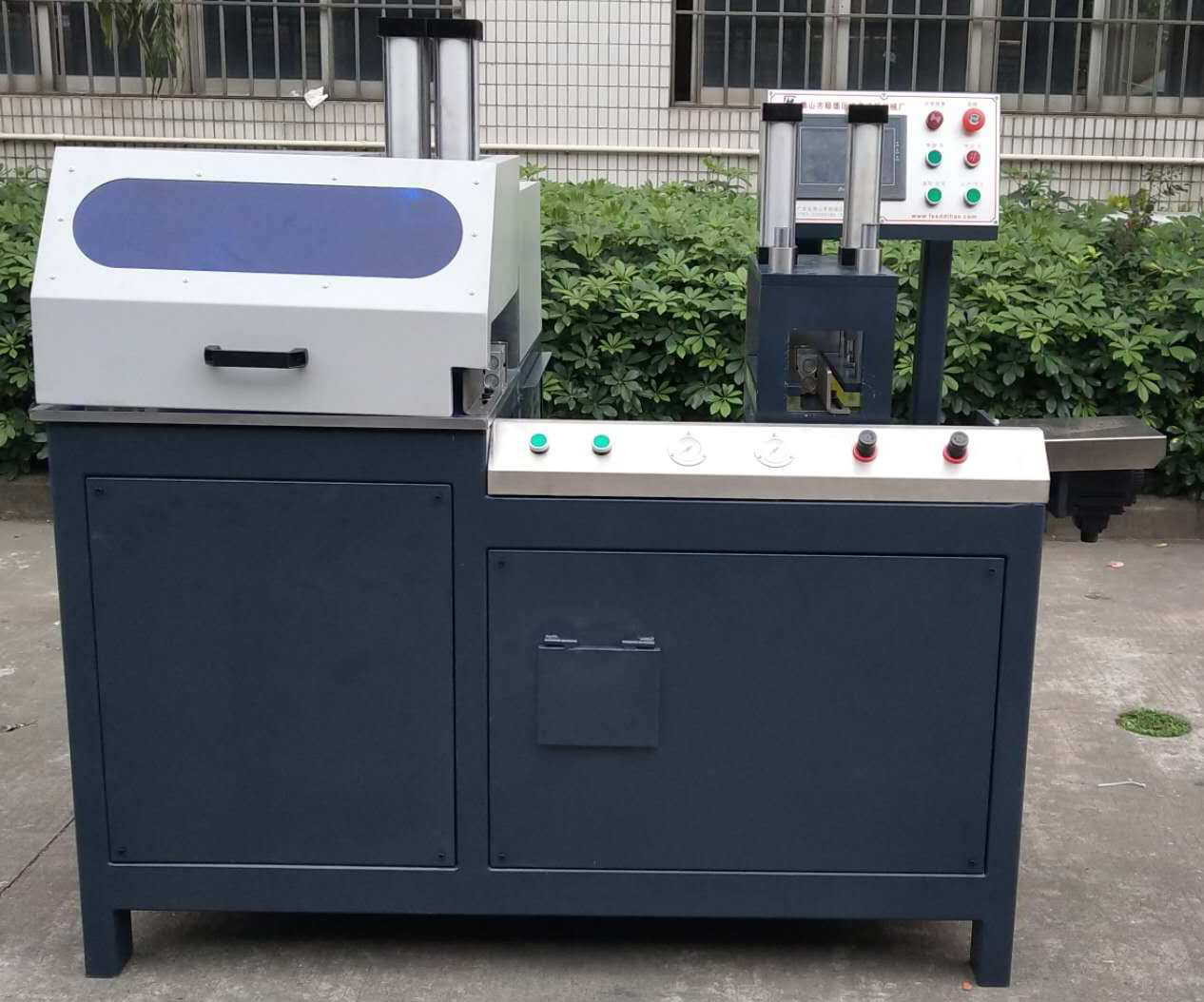

五、产品图样
